По мере роста компании бизнес-процессы становятся сложнее: увеличивается количество участников, согласований, информационных систем и взаимодействий между подразделениями. Текстовых регламентов или простых блок-схем уже недостаточно, чтобы наглядно описать такие процессы, выявить узкие места и определить направления их совершенствования.
Одним из наиболее распространенных стандартов моделирования сегодня является нотация BPMN 2.0 (Business Process Model and Notation). Она позволяет описывать бизнес-процессы в едином формате, понятном как руководителям и бизнес-аналитикам, так и разработчикам информационных систем.
Качественно построенная модель становится основой для описания бизнес-процессов компании, проведения аудита, разработки целевой модели As-Is и To-Be, оптимизации процессов и их последующей автоматизации. Именно поэтому BPMN широко используется в проектах цифровой трансформации и внедрения корпоративных информационных систем.
Что такое BPMN 2.0
BPMN 2.0 (Business Process Model and Notation) — международный стандарт графического моделирования бизнес-процессов. Он определяет единый набор элементов и правил построения диаграмм, позволяющих формализовать процессы любой сложности.
Главная задача BPMN — показать не только последовательность выполнения операций, но и взаимодействие участников процесса, условия принятия решений, обмен информацией и возможные варианты развития событий. Благодаря этому модели становятся понятными всем участникам проекта независимо от их роли.
Нотация BPMN применяется при решении самых разных задач:
В отличие от обычных блок-схем BPMN позволяет отражать исполнителей процесса, зоны ответственности, параллельное выполнение операций, различные сценарии развития событий и взаимодействие с внешними участниками. Благодаря этому модели получаются значительно ближе к реальным бизнес-процессам и могут использоваться не только для анализа, но и как основа для автоматизации.
Основные элементы BPMN 2.0
Несмотря на большое количество графических обозначений, большинство моделей строится с использованием нескольких базовых элементов. Именно они позволяют описать практически любой бизнес-процесс
Одним из наиболее распространенных стандартов моделирования сегодня является нотация BPMN 2.0 (Business Process Model and Notation). Она позволяет описывать бизнес-процессы в едином формате, понятном как руководителям и бизнес-аналитикам, так и разработчикам информационных систем.
Качественно построенная модель становится основой для описания бизнес-процессов компании, проведения аудита, разработки целевой модели As-Is и To-Be, оптимизации процессов и их последующей автоматизации. Именно поэтому BPMN широко используется в проектах цифровой трансформации и внедрения корпоративных информационных систем.
Что такое BPMN 2.0
BPMN 2.0 (Business Process Model and Notation) — международный стандарт графического моделирования бизнес-процессов. Он определяет единый набор элементов и правил построения диаграмм, позволяющих формализовать процессы любой сложности.
Главная задача BPMN — показать не только последовательность выполнения операций, но и взаимодействие участников процесса, условия принятия решений, обмен информацией и возможные варианты развития событий. Благодаря этому модели становятся понятными всем участникам проекта независимо от их роли.
Нотация BPMN применяется при решении самых разных задач:
- описание бизнес-процессов компании;
- аудит бизнес-процессов;
- моделирование процессов As-Is и To-Be;
- оптимизация процессов;
- автоматизация деятельности организации;
- разработка и внедрение информационных систем;
- подготовка регламентов и технических требований.
В отличие от обычных блок-схем BPMN позволяет отражать исполнителей процесса, зоны ответственности, параллельное выполнение операций, различные сценарии развития событий и взаимодействие с внешними участниками. Благодаря этому модели получаются значительно ближе к реальным бизнес-процессам и могут использоваться не только для анализа, но и как основа для автоматизации.

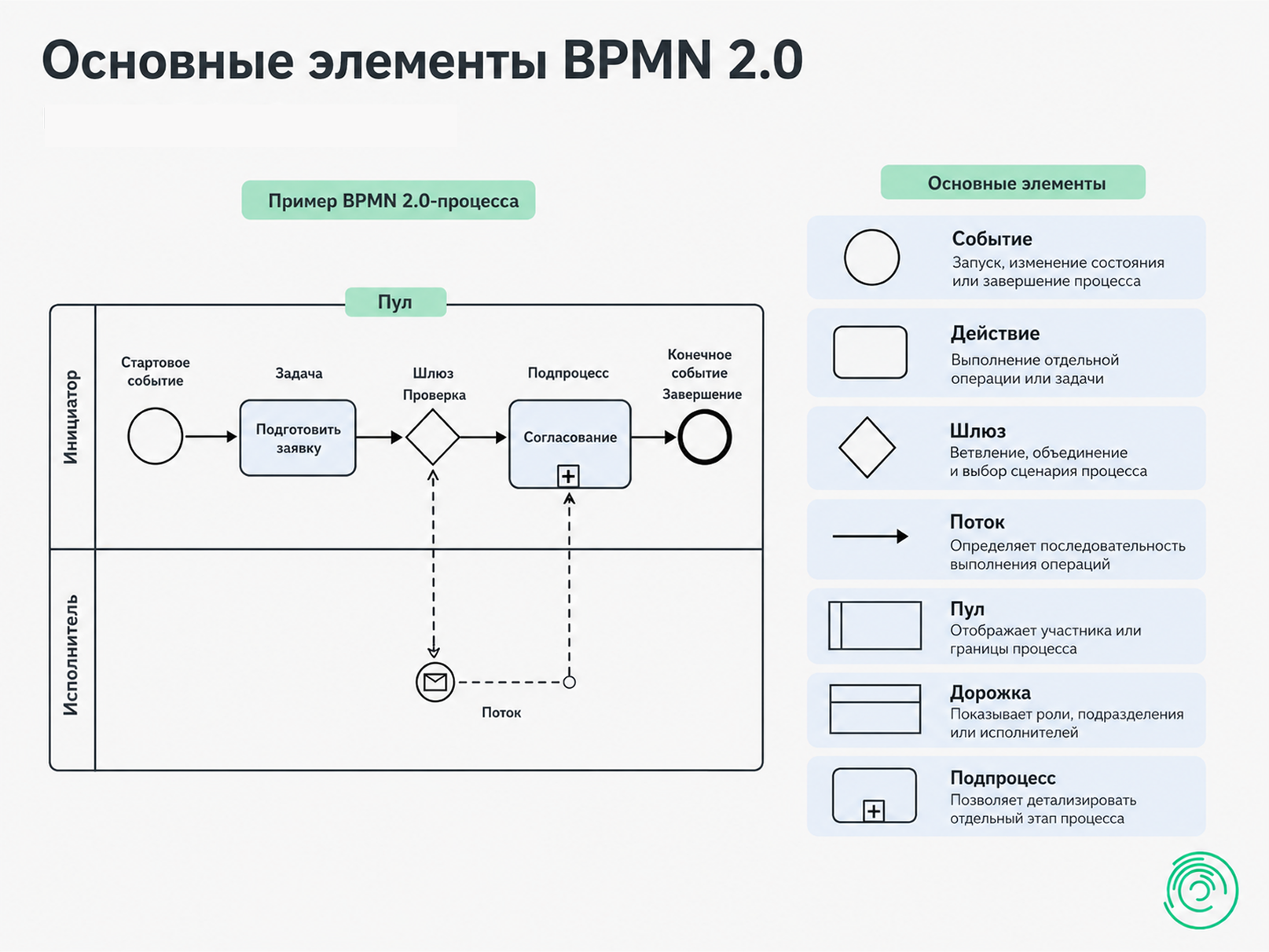

Основные элементы BPMN 2.0
Несмотря на большое количество графических обозначений, большинство моделей строится с использованием нескольких базовых элементов. Именно они позволяют описать практически любой бизнес-процесс
События
События обозначают моменты, которые запускают процесс, происходят во время его выполнения или завершают его. Обычно выделяют стартовые, промежуточные и конечные события.
Действия
Действия (или задачи) описывают работу, которую выполняют участники процесса. Это могут быть как отдельные операции, так и более крупные подпроцессы, объединяющие несколько связанных задач.
Шлюзы
Шлюзы используются для ветвления и объединения потоков процесса. С их помощью моделируются условия, альтернативные сценарии и параллельное выполнение нескольких операций.
Потоки
Потоки соединяют элементы диаграммы и определяют последовательность выполнения действий, а также обмен сообщениями между участниками процесса.
Пулы
Пул обозначает границы процесса или отдельного участника взаимодействия. Например, организация, клиент или подрядчик могут быть представлены отдельными пулами.
Дорожки
Внутри пула располагаются дорожки (Swimlanes), которые разделяют процесс между подразделениями, ролями или конкретными исполнителями. Это позволяет сразу увидеть распределение ответственности.
Подпроцессы
Подпроцессы используются для декомпозиции сложных процессов. Вместо перегруженной схемы отдельный этап можно вынести на самостоятельную диаграмму, сохранив связь с основной моделью.
События обозначают моменты, которые запускают процесс, происходят во время его выполнения или завершают его. Обычно выделяют стартовые, промежуточные и конечные события.
Действия
Действия (или задачи) описывают работу, которую выполняют участники процесса. Это могут быть как отдельные операции, так и более крупные подпроцессы, объединяющие несколько связанных задач.
Шлюзы
Шлюзы используются для ветвления и объединения потоков процесса. С их помощью моделируются условия, альтернативные сценарии и параллельное выполнение нескольких операций.
Потоки
Потоки соединяют элементы диаграммы и определяют последовательность выполнения действий, а также обмен сообщениями между участниками процесса.
Пулы
Пул обозначает границы процесса или отдельного участника взаимодействия. Например, организация, клиент или подрядчик могут быть представлены отдельными пулами.
Дорожки
Внутри пула располагаются дорожки (Swimlanes), которые разделяют процесс между подразделениями, ролями или конкретными исполнителями. Это позволяет сразу увидеть распределение ответственности.
Подпроцессы
Подпроцессы используются для декомпозиции сложных процессов. Вместо перегруженной схемы отдельный этап можно вынести на самостоятельную диаграмму, сохранив связь с основной моделью.
Как моделировать бизнес-процесс в BPMN 2.0
Даже хорошо зная элементы нотации, построить понятную модель процесса с первого раза удается не всегда. На практике эффективнее использовать последовательный подход: сначала определить границы процесса, затем выделить основные этапы и только после этого переходить к детализации.
Шаг 1. Определить границы процесса
Любая модель начинается с определения того, где процесс начинается и где заканчивается. Необходимо определить стартовое событие, которое запускает процесс, конечное событие, означающее достижение результата, а также основные сценарии его выполнения.
Важно сразу определить границы процесса. Например, если процесс заканчивается выставлением счета клиенту, то получение оплаты и закрытие задолженности уже могут относиться к другому бизнес-процессу. Четкие границы помогают избежать перегруженных диаграмм и упрощают дальнейшую работу с моделью.
Шаг 2. Выделить основные этапы
После определения границ рекомендуется выделить основные этапы процесса. Обычно достаточно 5–10 крупных блоков, каждый из которых представляет собой законченный набор действий.
На этом этапе полезно определить будущие подпроцессы. Если отдельный этап содержит большое количество операций или собственные варианты развития событий, его лучше сразу рассматривать как самостоятельный подпроцесс, который будет детализирован позднее.
Шаг 3. Построить модель верхнего уровня
Следующий этап — создание верхнеуровневой диаграммы процесса. На ней отображаются основные этапы, их последовательность и ключевые варианты развития событий.
Сначала рекомендуется построить магистральный сценарий процесса — наиболее типичный путь выполнения. После этого добавляются основные развилки, альтернативные варианты и, при необходимости, параллельные ветви выполнения работ.
Такой подход позволяет получить понятную схему без излишней детализации.
Шаг 4. Детализировать подпроцессы
После построения верхнего уровня каждый подпроцесс раскрывается на отдельной диаграмме.
При необходимости используются несколько уровней вложенности, чтобы каждая схема оставалась простой для восприятия. Между родительскими и дочерними диаграммами создаются ссылки, позволяющие быстро переходить к деталям процесса.
В результате вместо одной сложной схемы формируется иерархическая модель, с которой значительно удобнее работать, согласовывать изменения и поддерживать ее в актуальном состоянии.
Типичные ошибки при моделировании BPMN
Даже при использовании стандартной нотации качество модели во многом зависит от того, насколько правильно выбрана структура процесса и уровень детализации. Ниже приведены наиболее распространенные ошибки.
Ошибка 1. Не определены границы процесса
Если не определить четкое начало и конец процесса, модель быстро начинает разрастаться и включать задачи, относящиеся к другим процессам. Это делает диаграмму сложной и снижает ее практическую ценность.
Ошибка 2. Слишком большая диаграмма без декомпозиции
Попытка разместить весь процесс на одной диаграмме приводит к появлению большого количества пересекающихся потоков и делает модель практически нечитаемой. Для сложных процессов рекомендуется использовать подпроцессы и несколько уровней детализации.
Ошибка 3. Разный уровень детализации
На одной диаграмме не должны одновременно находиться крупные этапы процесса и отдельные мелкие операции. Все элементы модели должны описывать процесс на одном уровне детализации.
Ошибка 4. Неправильное использование шлюзов
Одной из самых распространенных ошибок является неправильный выбор шлюзов для альтернативных или параллельных сценариев. Из-за этого логика процесса становится неоднозначной и может привести к ошибкам при автоматизации.
Ошибка 5. Отсутствие альтернативных сценариев
Во многих процессах существуют варианты отказа, возврата на доработку или повторного согласования. Если они не отражены в модели, диаграмма описывает только идеальный сценарий и не соответствует реальной работе компании.
Ошибка 6. Моделирование «идеального» процесса вместо реального As-Is
Перед разработкой целевой модели необходимо описать процесс таким, каким он выполняется сегодня. Попытка сразу нарисовать желаемое состояние приводит к тому, что реальные проблемы остаются незамеченными.
Ошибка 7. Использование BPMN только как красивой картинки
Диаграмма должна использоваться в дальнейшей работе: при анализе процессов, разработке регламентов, согласовании изменений и автоматизации. Если модель создается только для документации и не применяется на практике, ее ценность быстро теряется.
BPMN и модели As-Is / To-Be
Нотация BPMN широко используется при разработке моделей As-Is и To-Be, которые являются основой большинства проектов по совершенствованию бизнес-процессов.
Сначала строится модель As-Is, отражающая текущее состояние процесса. Она позволяет увидеть фактическую последовательность действий, определить участников, выявить узкие места, лишние согласования, дублирование операций и другие проблемы.
После анализа разрабатывается модель To-Be, описывающая целевой процесс после внедрения изменений. В ней отражаются новые маршруты выполнения работ, перераспределение ответственности, сокращение лишних операций и возможная автоматизация отдельных этапов.
Использование BPMN позволяет наглядно сравнить обе модели, оценить эффект предлагаемых изменений и определить требования к будущей информационной системе. Именно поэтому моделирование As-Is и To-Be является обязательным этапом перед цифровизацией и автоматизацией процессов.
Даже хорошо зная элементы нотации, построить понятную модель процесса с первого раза удается не всегда. На практике эффективнее использовать последовательный подход: сначала определить границы процесса, затем выделить основные этапы и только после этого переходить к детализации.
Шаг 1. Определить границы процесса
Любая модель начинается с определения того, где процесс начинается и где заканчивается. Необходимо определить стартовое событие, которое запускает процесс, конечное событие, означающее достижение результата, а также основные сценарии его выполнения.
Важно сразу определить границы процесса. Например, если процесс заканчивается выставлением счета клиенту, то получение оплаты и закрытие задолженности уже могут относиться к другому бизнес-процессу. Четкие границы помогают избежать перегруженных диаграмм и упрощают дальнейшую работу с моделью.
Шаг 2. Выделить основные этапы
После определения границ рекомендуется выделить основные этапы процесса. Обычно достаточно 5–10 крупных блоков, каждый из которых представляет собой законченный набор действий.
На этом этапе полезно определить будущие подпроцессы. Если отдельный этап содержит большое количество операций или собственные варианты развития событий, его лучше сразу рассматривать как самостоятельный подпроцесс, который будет детализирован позднее.
Шаг 3. Построить модель верхнего уровня
Следующий этап — создание верхнеуровневой диаграммы процесса. На ней отображаются основные этапы, их последовательность и ключевые варианты развития событий.
Сначала рекомендуется построить магистральный сценарий процесса — наиболее типичный путь выполнения. После этого добавляются основные развилки, альтернативные варианты и, при необходимости, параллельные ветви выполнения работ.
Такой подход позволяет получить понятную схему без излишней детализации.
Шаг 4. Детализировать подпроцессы
После построения верхнего уровня каждый подпроцесс раскрывается на отдельной диаграмме.
При необходимости используются несколько уровней вложенности, чтобы каждая схема оставалась простой для восприятия. Между родительскими и дочерними диаграммами создаются ссылки, позволяющие быстро переходить к деталям процесса.
В результате вместо одной сложной схемы формируется иерархическая модель, с которой значительно удобнее работать, согласовывать изменения и поддерживать ее в актуальном состоянии.
Типичные ошибки при моделировании BPMN
Даже при использовании стандартной нотации качество модели во многом зависит от того, насколько правильно выбрана структура процесса и уровень детализации. Ниже приведены наиболее распространенные ошибки.
Ошибка 1. Не определены границы процесса
Если не определить четкое начало и конец процесса, модель быстро начинает разрастаться и включать задачи, относящиеся к другим процессам. Это делает диаграмму сложной и снижает ее практическую ценность.
Ошибка 2. Слишком большая диаграмма без декомпозиции
Попытка разместить весь процесс на одной диаграмме приводит к появлению большого количества пересекающихся потоков и делает модель практически нечитаемой. Для сложных процессов рекомендуется использовать подпроцессы и несколько уровней детализации.
Ошибка 3. Разный уровень детализации
На одной диаграмме не должны одновременно находиться крупные этапы процесса и отдельные мелкие операции. Все элементы модели должны описывать процесс на одном уровне детализации.
Ошибка 4. Неправильное использование шлюзов
Одной из самых распространенных ошибок является неправильный выбор шлюзов для альтернативных или параллельных сценариев. Из-за этого логика процесса становится неоднозначной и может привести к ошибкам при автоматизации.
Ошибка 5. Отсутствие альтернативных сценариев
Во многих процессах существуют варианты отказа, возврата на доработку или повторного согласования. Если они не отражены в модели, диаграмма описывает только идеальный сценарий и не соответствует реальной работе компании.
Ошибка 6. Моделирование «идеального» процесса вместо реального As-Is
Перед разработкой целевой модели необходимо описать процесс таким, каким он выполняется сегодня. Попытка сразу нарисовать желаемое состояние приводит к тому, что реальные проблемы остаются незамеченными.
Ошибка 7. Использование BPMN только как красивой картинки
Диаграмма должна использоваться в дальнейшей работе: при анализе процессов, разработке регламентов, согласовании изменений и автоматизации. Если модель создается только для документации и не применяется на практике, ее ценность быстро теряется.
BPMN и модели As-Is / To-Be
Нотация BPMN широко используется при разработке моделей As-Is и To-Be, которые являются основой большинства проектов по совершенствованию бизнес-процессов.
Сначала строится модель As-Is, отражающая текущее состояние процесса. Она позволяет увидеть фактическую последовательность действий, определить участников, выявить узкие места, лишние согласования, дублирование операций и другие проблемы.
После анализа разрабатывается модель To-Be, описывающая целевой процесс после внедрения изменений. В ней отражаются новые маршруты выполнения работ, перераспределение ответственности, сокращение лишних операций и возможная автоматизация отдельных этапов.
Использование BPMN позволяет наглядно сравнить обе модели, оценить эффект предлагаемых изменений и определить требования к будущей информационной системе. Именно поэтому моделирование As-Is и To-Be является обязательным этапом перед цифровизацией и автоматизацией процессов.
Где BPMN приносит наибольшую пользу
Нотация BPMN применяется практически во всех сферах деятельности компании, где необходимо описать взаимодействие нескольких подразделений, определить ответственность участников и подготовить процессы к дальнейшей автоматизации.
Управление проектной документацией
BPMN позволяет описать маршруты согласования документов, распределение ответственности между участниками, обработку замечаний и контроль сроков выполнения работ.
Управление договорными обязательствами
С помощью BPMN можно смоделировать процессы подготовки, согласования, подписания и исполнения договоров, определить контрольные точки и ответственных исполнителей.
Управление строительным проектом
При реализации строительных проектов BPMN используется для описания процессов планирования, выпуска документации, взаимодействия между заказчиком, подрядчиками и проектными организациями, а также контроля выполнения работ.
Согласование документов
Нотация помогает формализовать процессы согласования внутренних документов, определить маршруты движения, возможные варианты возврата на доработку и правила утверждения.
Закупочные процессы
BPMN позволяет описать полный цикл закупки — от формирования потребности до заключения договора, поставки продукции и закрытия обязательств. Это помогает выявить избыточные согласования, сократить сроки обработки заявок и подготовить процесс к автоматизации.
Опыт Baseline
В Baseline мы проводим обследование и описание бизнес-процессов, строим модели BPMN 2.0, разрабатываем модели As-Is и To-Be, выявляем узкие места, формируем требования к целевым процессам и сопровождаем проекты цифровизации и автоматизации.
Модели BPMN используются не только для документирования процессов, но и как основа для разработки регламентов, подготовки технических требований, внедрения корпоративных информационных систем и последующего совершенствования процессов.
Например, для предприятия дорожной отрасли специалисты Baseline проводят комплексное обследование деятельности перед внедрением информационной системы с применением технологий искусственного интеллекта. В рамках проекта анализируются существующие процессы, распределение ответственности, используемые данные и цифровые инструменты, строятся модели As-Is и To-Be, выявляются узкие места и формируются требования к будущему решению.
Еще один пример — проект для предприятия водной инфраструктуры. Перед внедрением российской системы управления проектной деятельностью команда Baseline проанализировала существующие бизнес-процессы, провела интервью с сотрудниками, разработала процессную модель организации, подготовила регламенты, определила требования к автоматизации и интеграции с корпоративными системами.
Заключение
BPMN 2.0 — это международный стандарт моделирования бизнес-процессов, который позволяет наглядно описывать деятельность организации, выявлять проблемные участки и проектировать целевые процессы.
Наибольшую ценность нотация приносит тогда, когда используется не только для создания схем, но и как инструмент анализа, оптимизации и автоматизации. Модели BPMN помогают согласовать работу подразделений, подготовить требования к информационным системам, снизить количество ошибок при внедрении изменений и создать основу для дальнейшей цифровой трансформации компании.
